JUEGO DE LUCES

Por ZZT

Intenta éste proyecto, es muy fácil y muy reconfortante de realizar. Un proyecto de hardware sencillo que puede crecer. Debes tipear el programa en Basic, no es necesaria ninguna disketera o casetera, a menos que quieras guardar tus programas.



CIRCUITO ESQUEMÁTICO

MATERIALES

1 CIRCUITO INTEGRADO 74LS245

2 CONECTORES DB9 HEMBRA

1 BASE  CIRCUITO INTEGRADO DE 20 PINES

1 CAJA PARA HOBBY (5 CMS)

8 RESISTENCIAS DE 1K 1/4W

1/2 METRO DE CABLE DE 10 LINEAS

8 DIODOS LED ROJOS U OTRO COLOR

1 PLACA DE CIRCUITO IMPRESO





DIODO LED

Los diodos LED tienen polaridad, si no sabes distinguirlos ve esta imagen. La patita marcada como (-) corresponde a tierra o GND, y la con el signo (+) es Vcc 5V. Si lo conectas al revés no va a encender. Siempre un Led debe tener su resistencia en serie, pues no tolera una conexión directa a más de 2 volts.



PASO A PASO

Lo primero que debes hacer es el circuito impreso, o usar una placa reticulada de las que se usan para hobby o aficionados a la electrónica, luego de hacer los puentes que correspondan puedes soldar la base para el chip (cuidado que tiene posición), las resistencias y los LED (también tienen posición, ver foto). Por ultimo soldar los cables a los conectores de los joystick (DB9) .

Este circuito es lo más sencillo que puedes hacer, solo con leds.



También puedes agrandar el circuito con opto-acopladores y triacs para controlar ampolletas, motores, focos, encender una radio, TV, etc. Esto se puede utilizar como sistema anti-robo, dejando programados los tiempos de encendido en el Atari, y que él cuide nuestra casa engañando a delincuentes, haciendolos creer que la casa está habitada.



PROGRAMAS PARA EL CIRCUITO

Un simple contador binario.



Luces secuenciales.



Secuencial del Auto Fantástico (KITT).



*El valor de X determina la combinación de Leds que se encenderán.

*El valor de DELAY determina la velocidad a que avanzarán los LED.

*La instrucción POKE 54016,X envía el dato (X) hacía el puerto de los joystick.



Esta tabla indica que valor de "X" enciende cual LED.

valor de X

LED 1

LED 2

LED 3

LED 4

LED 5

LED 6

LED 7

LED 8

1















2















4















8















16















32















64















128















Incluso puedes llevar esta idea hasta fabricar algo tan bonito como esta "flor" secuencial.

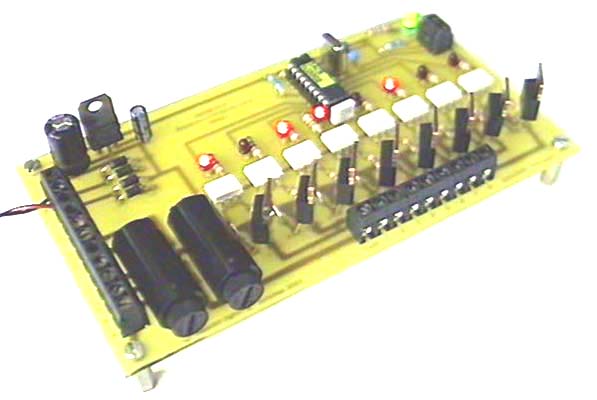

Acá pueden ver el que yo hice hace muchos años y aun funciona perfectamente. Este puede de generar diversas secuencias y controlar 32 dispositivos independientemente. Incluso energiza focos, ampolletas y motores de 220V.



PREGUNTA TUS DUDAS O DANOS TUS SUGERENCIAS EN EL FORO
