FUENTE DE PODER N64

Por Oscar (underwulde)

Si la fuente de tu Nintendo 64 murió y repararla o comprar una nueva se sale de tu presupuesto, puedes intentar hacer una. No es tan complicado, solo hay que tener un poco de experiencia soldando y una fuente de poder de PC que entregue 12V 0.8A y 3.3V 2.7A. Puedes encontrarla en routers, pc's antiguos, en ferias de cachureos o persas.

MATERIALES

1 Fuente de poder de PC antigua que entregue 12V 0.8A y 3.3V 2.7A o superiores en amperaje
1 Conector de fuente de PC macho y hembra



PASO A PASO

Destapa la N64 y solda un conector (puedes usar el tipo que usan los discos duros de PC) hacia la parte exterior de la consola.

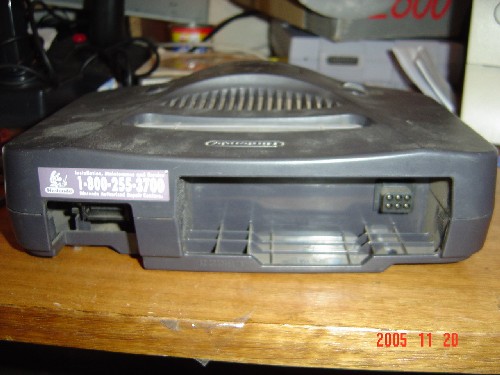

Vista trasera de la consola, se puede apreciar el enchufe de entrada de voltajes.



Detalle de los voltajes que llegan a la consola. Deberas destaparla y soldar los cables por adentro.

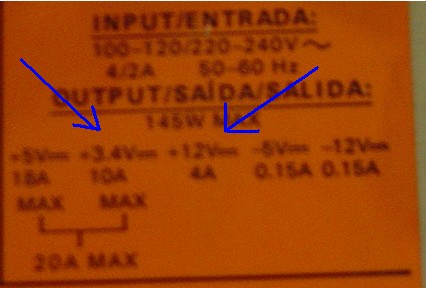

Detalle de los voltajes entregados por la fuente de PC.



Usando un voltímetro o multitester medir los voltajes que entrega la fuende de poder del PC. Si no tienes ese instrumento puedes guiarte por las indicaciones que trae la fuente. Casi todas tiene escrito en una etiqueta la función/voltaje de cada cable.

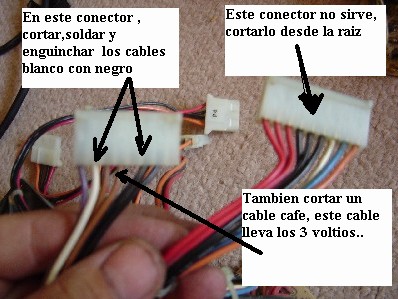

Por último toma uno de los cables de disco duro (o cdrom) y modificalo cosa que queden de la siguiente manera. Uno sale de la fuente de poder  (hembra) y el otro (macho) debemos soldarlo adentro de la consola.

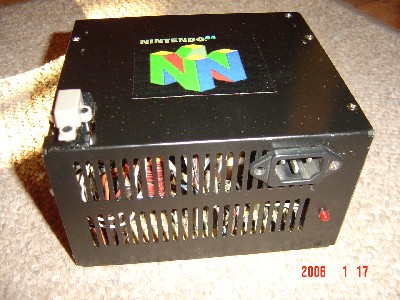

Producto final.

Cualquier duda la puedes consultar en el foro.
