CABLE AUDIO VIDEO
Por ZZT
Si aún conectas tu Atari a la TV con el cable de antena y la famosa cajitallamadaswitch box, te recomendamos hagas este cabley veras laenormediferenciaen calidad de imagen y sonido; sin interferenciasy como nunca te has imaginado.
|
Vista mirando el enchufeDIN hembra de frente |
Materiales 1 Enchufe RCA macho color Rojo o Blanco 1 Enchufe RCA macho color Amarillo 1 Enchufe DIN macho de 5 pines 2 Metros de cable blindado doble (estéreo), por lo general los colores de los cablesinternos es rojo y blanco. |
|
|
|
|
Vista de la soldadura en los enchufes RCA. Los cables de color van a la pata centraly la malla a la pata exterior. En este caso el cable blanco lleva la señal de video y el rojo es el audio. |
|
|
|
|
|

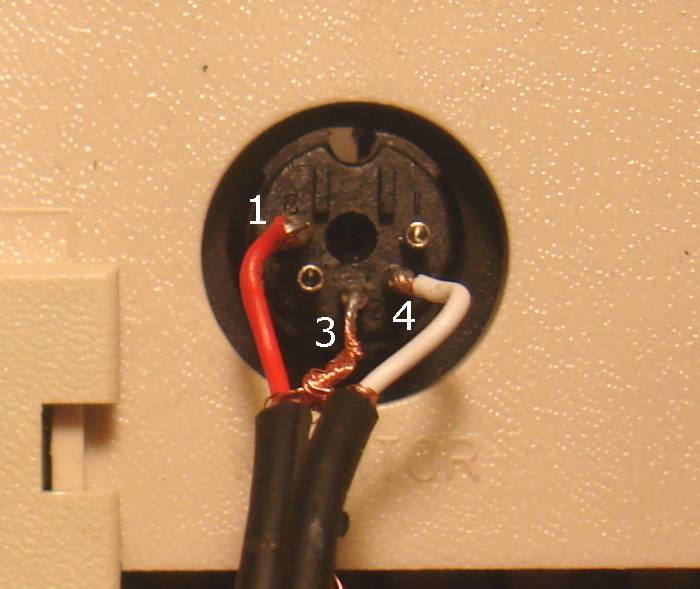

Vista de la soldadura en elenchufe DIN. En este caso el cable blanco lleva la señal de video y el rojo es el audio. Comoayuda podemos insertar el plug en el Atari para tener una superficie fija donde soldar. |
|
|
|
|
|

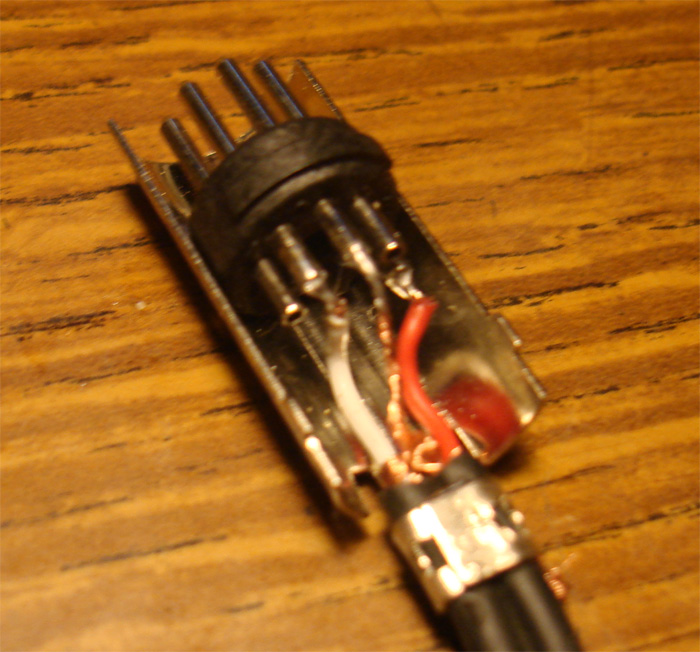

Unavezestansoldadosloscable,seponeelescudoquerodeaelDINysu tapa plástica después. |
|
|
|
|
|

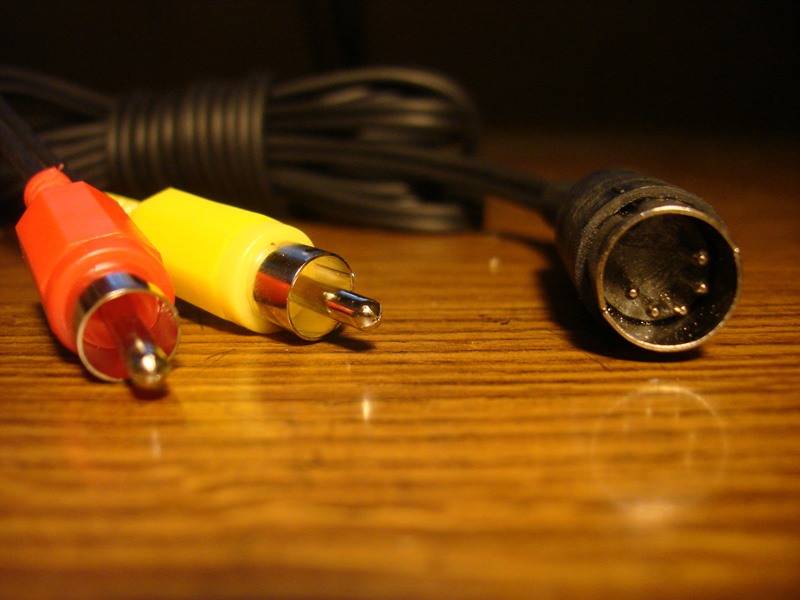

Y asi debería quedar. |
|
|
|
|
|

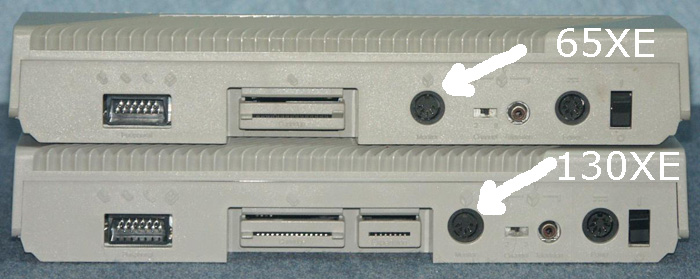

Conector en Atari 65XE |
|
|
|
|
|

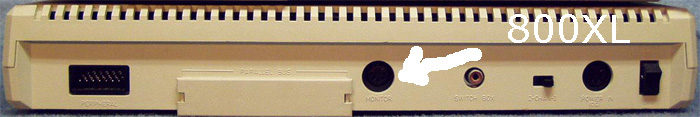

Conector en Atari 800XL |
|
ARMADO
Abre los conectores RCA y el DIN 5, para una mejor soldadura puedes lijar las patitas a soldar. Al cable blindadole debes separar la malla del cablecito que viene por adentro. Compra los enchufes RCARojooBlanco para el audio y el color Amarillo para el video. Si no encuentras los colores sugeridos no hay problema, puedes usar otros.
NOTA: Siempre pasar por el cable las tapas de los enchufes antes de soldar.
Para elaudio(pin 1) soldaelcablerojoyparaelvideo(pin 4) elblanco. La malla de cada cablecito se debenuniry soldar al pin 3 del enchufe DIN.
Muybien,ponlatapasalosenchufes(verificaprimeroqueestenbiensoldados).
Conecta los cables a la TV y al Atari, enciende la TV primero y luego el Atari.
|
|

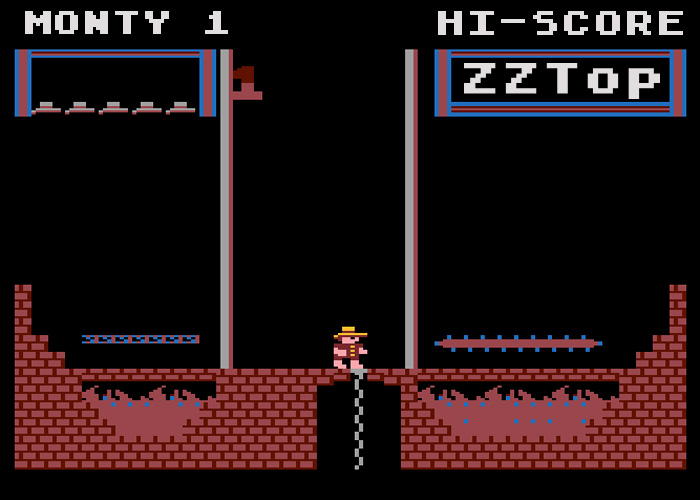

Y preparate para una sorpresa, ¡¡Una imagen realmente nitida!!
