BORRADOR DE EPROMS

Por 133MHZ

En esta sección mostraré como fabricar un borrador de eproms casero a partir de un purificador de aire obtenido en un mercado de las pulgas. Por un costo muy inferior al de uno de marca.

Recordemos que las memorias eproms tienen una ventana de cuarzo que permite borrarlas, pero para lograr eso se debe someter el chip a una radiación de luz ultravioleta de una longitud  de onda específica. No sirven esas máquinas para verificar billetes falsos asi como tampoco los tubos UV que se usan en discotecs. De hecho el tubo que usa el borrador es muy peligroso y debe ser encendido SOLO adentro de una caja donde quede totalmente oculto a la vista. ¡Por lo tanto quedan advertidos!

PASO A PASO

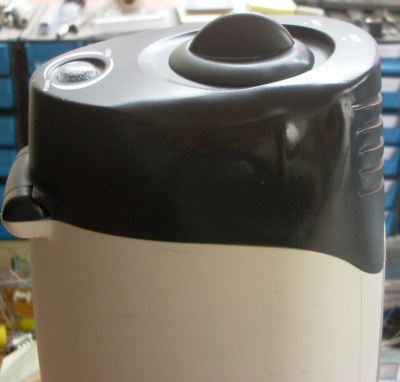

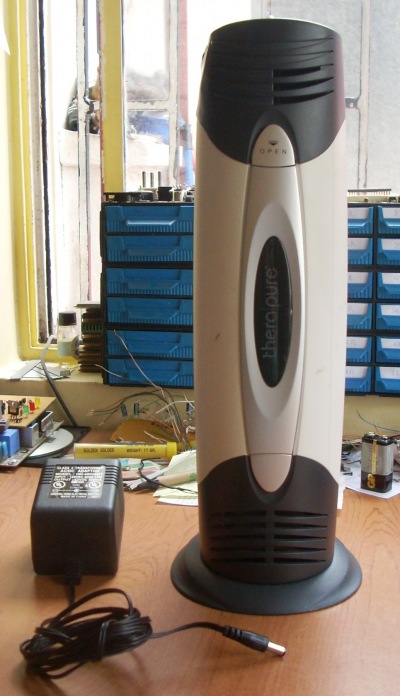

Parece uno de esos ventiladores de torre, pero en versión miniatura, alimentado con 12VDC.

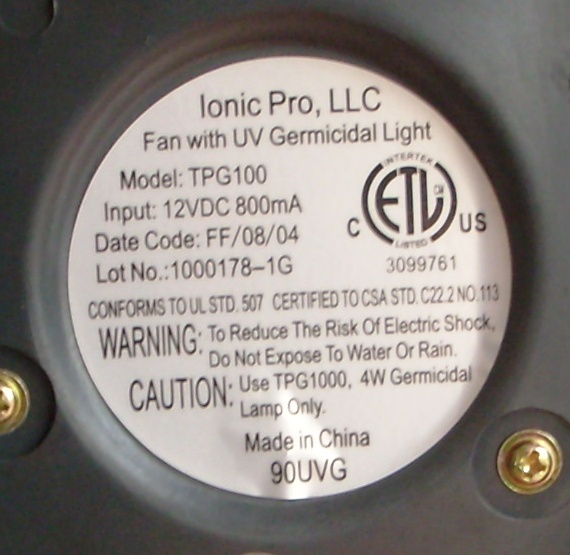

Al principio pense que era un humidificador, un filtro de polen/ácaros ¿o algo así? Pero al revisar la etiqueta inferior....

...es un "purificador de aire"! con un tubo ultravioleta germicida!!!

Supuestamente hace pasar el aire por una cámara donde se encuentra dicho tubo UV para matar las bacterias del ambiente destruyendo su ADN e impidiendo su reproducción... cosa que no imagino que funcione muy bien que digamos, pero la verdad importa un carajo! Lo importante para el electrónico de bajo presupuesto que tengo dentro de mí dijo "Aquí está tu oportunidad para armarte un borrador de EPROMs!"

Un borrador de EPROMs es de esas cosas que tenía pendientes desde hace mucho: los borradores comerciales son escasos y caros, y aunque podría armar uno comprando, el tubo en el comercio nacional no me saldría tan barato ya que al costo suma el balast, partidor y otros componentes para excitar el tubo junto con un gabinete apropiado, temporizador, etc. Suficiente como para estar postergandolo indefinidamente.

Este aparato costaba U$7 y venía con el transformador, y si traía el tubo dentro estaría listo para armar el borrador de una buena vez: el tubo UV apropiado con todos sus circuitos de drive incluidos y un transformador de 12V me soluciona el proyecto por completo y por lo que costo final es muy bajo.

Así que abrí el aparato para ver si estaba el tubo, para suerte mía sí lo traía y se ve impecable! Sin pensarlo dos veces lo compré de inmediato.

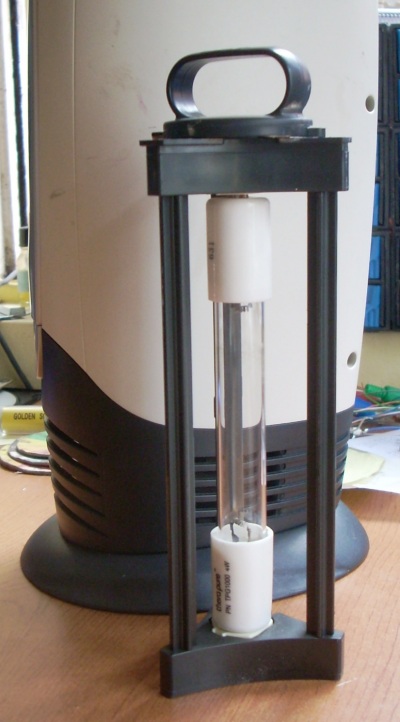

El tubo UV en toda su gloria

Mini-Review

Aunque no pienso utilizar el aparato para su propósito original, lo probé un rato para asegurarme que todo funcionara antes de canibalizarlo. Todo estaba relativamente bien; el tubo ilumina y el ventilador es un poco débil y algo ruidoso, pero giraba. Trae un filtro para atrapar el polvo que por supuesto venía tapado.

Al dejarlo funcionar por un rato se puede sentir un ligero olor a ozono en el ambiente, cosa que de hecho me gusta y me recuerda el "olor de flyback malo" u "olor de fotocopiadora". En mi opinión no pienso que sea un efectivo bactericida simplemente circular el aire alrededor de un tubo UV, pero lo compré para borrar EPROMs así que me da lo mismo.

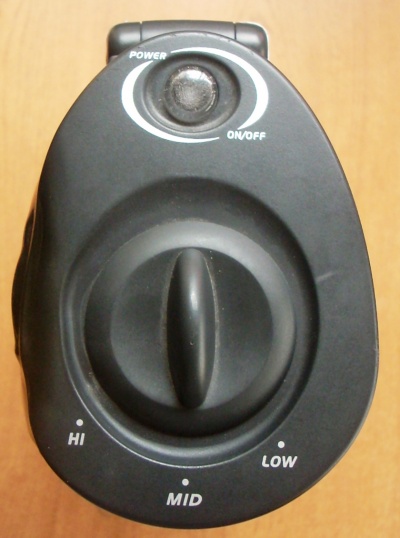

Algo que sí me llamó mucho la atención: trae un LED azul en el botón de encendido (como es la costumbre de este siglo) y el logotipo frontal también tiene un sutil brillo azulado que se ve bien bonito. Pensé que era otro LED detrás del plástico para dar ese efecto, pero luego me dí cuenta que el logotipo es translúcido y el brillo es causado por el mismo tubo ultravioleta! Osea que por ahí se está escapando parte de la radiación a la que uno no debería estar expuesto bajo ningún motivo! A lo mejor también sirve de solarium.

Primero pensaba en armar una especie de solarium para los EPROMs, con una solapa como la tapita de una NES y con microswitches de interlock para que se encienda al cerrarse, pero después decidí dejarlo por complicado y seguir el diseño de los borradores comerciales - una caja grande y aburrida con un cajoncito deslizante donde se colocan los chips a borrar.

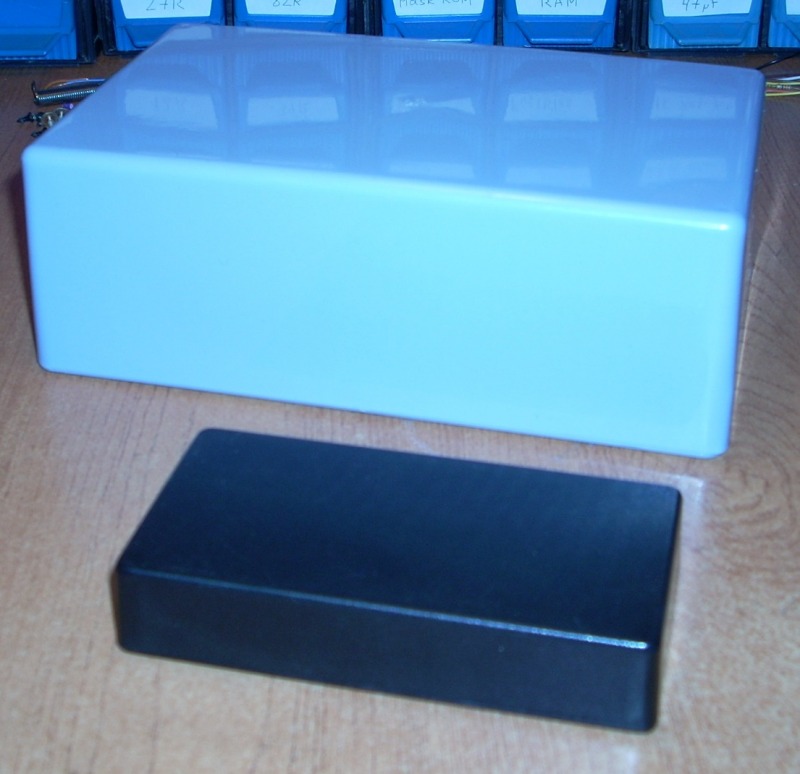

Empecé con dos cajas de proyecto plásticas. La grande alberga todo el conjunto y la chica hará de cajón para los chips. Recordemos que el tubo UV no necesariamente tiene que obtenerse de un aparato como el que he usado en esta ocación (purificador), también puede ser comprado en algún comercio de repuestos electrónicos y el pequeño circuito para hacerlo encender puede sacarse de una se esas verificadoras de billetes falsos.

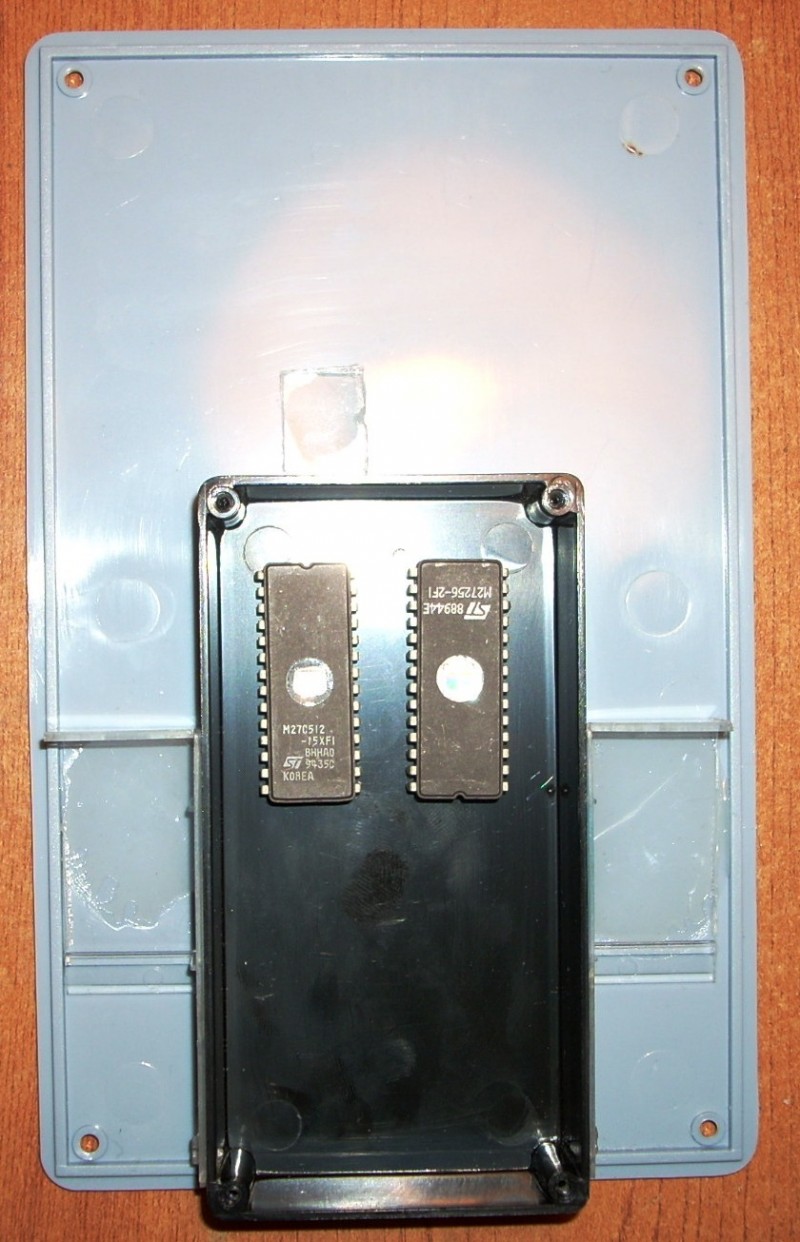

Luego de buscar la orientación óptima para cada cosa y de cortar el agujero, es hora de ingeniar algo para que la cajita-cajón se deslice correctamente en su lugar y no se pase para adentro. Usé partes de una caja plástica de casete para hacer las guías y el tope de fondo y epoxi de dos partes para pegarlas a la base.

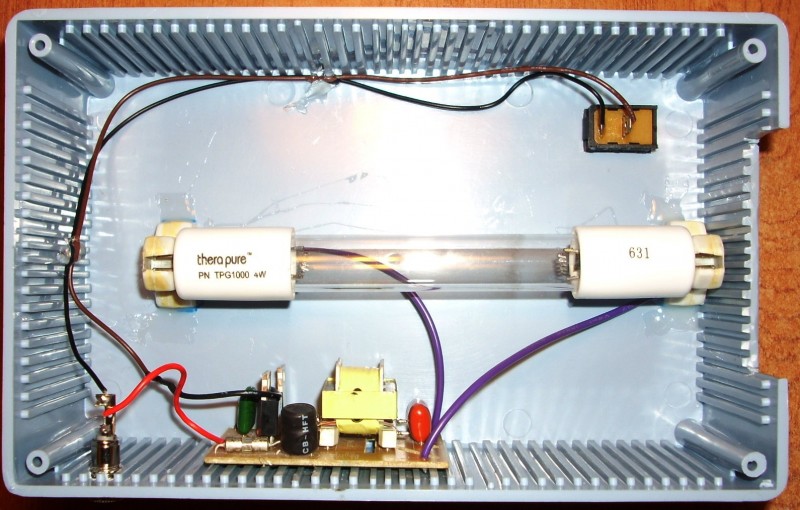

El interior del borrador no puede ser más simple: el tubo ultravioleta arriba y a lo largo, el inversor que alimenta al tubo, un jack de entrada de 12V DC y un interruptor para encender y apagar el conjunto. Las bases para el tubo las obtuve de un detector de billetes falsos. Todo pegado con epoxi de dos partes y silicona caliente!

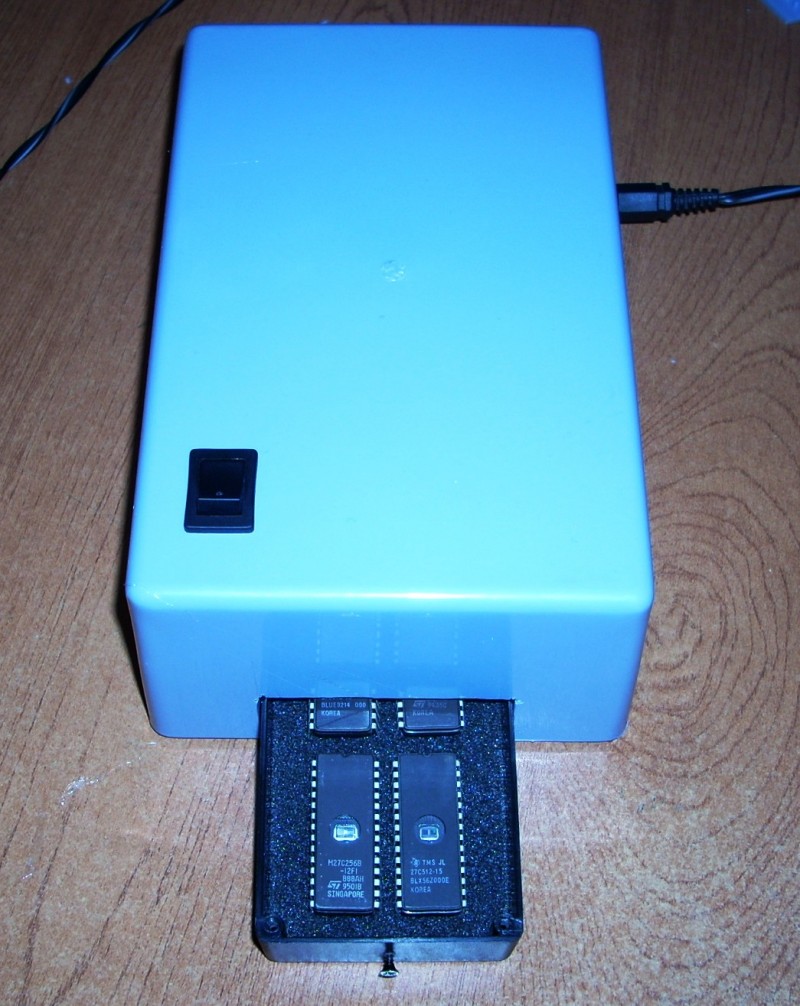

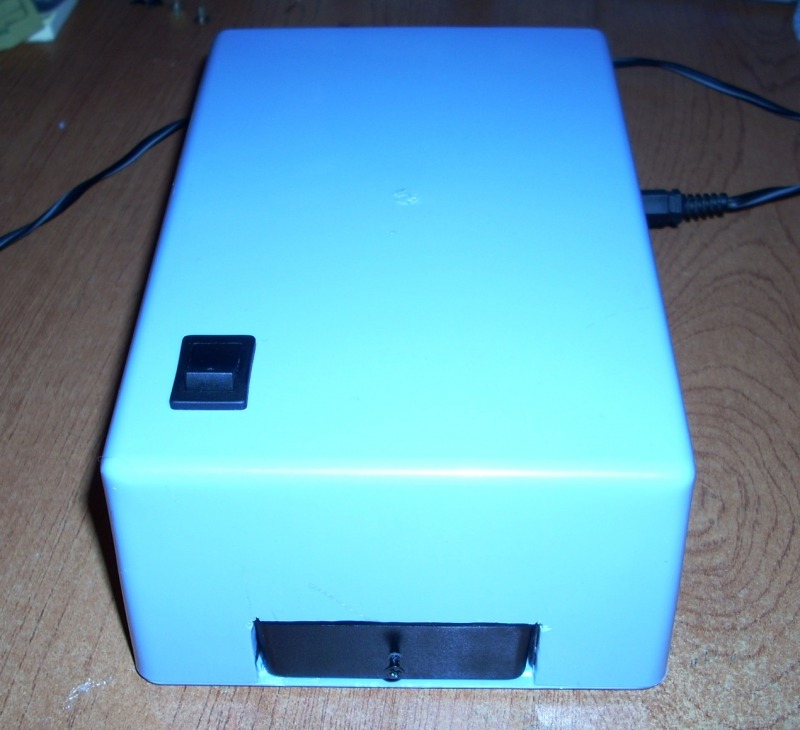

Finalmente es cosa de unir las dos mitades e insertar la cajita en su lugar:

La esponjita en el fondo para que los chips no se muevan le da todo el toque

Puse unos cuatro chips en el horno y luego de 15 minutos de cocción quedaron listos para ser programados Si el uso lo amerita quizás le ponga alguna especie de temporizador a la lámpara más adelante.
