SALIDA DE AUDIO VIDEO
ATARI 600XL
Por ZZT
Para entender la utilidad de este proyecto es necesario aclarar que los Atari 600XL USA y LATAM NO tienen salida de video compuesto. Esto no solo significa que el conector DIN no existe, sino que además NO tiene la etapa de video y por si eso no fuera suficiente NO tiene los componentes en el circuito. Por otro lado, por algún motivo que desconosco la mayoría de los componentes llevan un número identificatorio en el circuito, sin embargo en los Atari 600XL que revisamosestán misteriosamente "borrosos" y digo misteriosamente por que solo los de la etapa de video faltante estan borrosos. Los demás están muy claros, como corresponde. Aunque no todo es tan malo, por lo menos el PCB está preparado para recibir los componentes , ya que lasversionesvendidasa Europa si tenían conector de video y quisas por eso el circuito estaba "listo" para recibir los componentes. Esta modificación a sido testeada solo en modelos NTSC.
CIRCUITO ESQUEMÁTICO
Todos los componentes enmarcados en rojo no están y deben ser repuestos.
MATERIALES
R58 6.2K |
Q7 2n3904 |
R59 2.2K |
Q8 2n3904 |
R60 1K |
Q9 2n3904 |
R61 1K |
C533.9pF |
R62 3.3K |
C54 .001uF |
R63 4.7K |
C55 100pF |
R64 10K |
R56 75 |
R65 220 |
L7 inductancia |
R66 100 |
|
R67 75 |
|
R68 3K |
|
R97 1K |
|
PASO A PASO
Bueno, todo se trata de descubrir cuales son los componentes eliminados y borrados del circuito. Sigue las fotos que están muy claras para que no te pierdas.
Los 600XL con salida de RF se ven mal hoy en día, en parte por la deficiencia de los cables con el pasar de los años y el aumento de las radiaciones de RF.
Deberas retirar los pernos que sujetan el escudo de lata
Una vez retirado el escudo tienes acceso al PCB.
Identificar en que posición van los componentes faltantes, dilucidando el numero identificatorio borroso.
Acáséveclaramentelosvalores precisos.
Luego soldar los componentes faltantes
En este instante con mucho cuidado puedes poner unos caimán entre el componente L2 y R137 (salida de video) y GND,conectándolos a tu TV (video IN) para comprobar que resulto todo OK. Si no obtienes imagen algo hiciste mal, revisa todo cuidadosamente.
Tal como se dijo el PCB tiene considerado el conector DIN, sin embargo en su posición está el sw de cambio de canal. Debes remover ese sw.
Después de remover ese sw podrás apreciar que el PCB está listo para recibir el DIN en esa posición.
Limpia bien los orificios con un extractor de soldadura

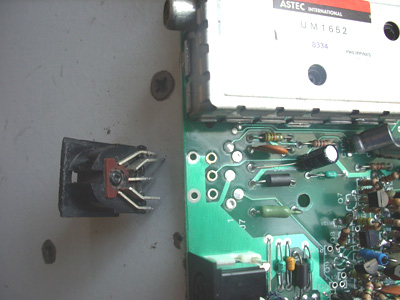

Consigue un DIN, insértalo en su posición
Luego da vuelta el circuito y solda elenchufe DIN
Ahora tendrás que tomar medidas y realizar una perforación muy cuidadosa en la carcasa.
Ahora inserta el cable de audio/video (el mismo que sirve para los modelos 800XL, 65XE y 130XE)
Finalmente vuelveaarmarel 600XL y por fin podrás usarlo sin interferencias.
Felicitaciones, ahora tienes un 600XL con salida de audio/video tal como de fábrica.
Cualquierdudapuedesconsultarlaenelforo.
